一、設備設計條件
物料名稱： 多糖類浸膏
固含量： 20-25%
終水分： 約3%
進風溫度： 150-180℃
排風溫度： 80-85℃左右
水分蒸發量: 100kg/h左右
干粉產量： 30 kg/h左右
干燥塔直徑： ф3600 mm
大氣壓力： 760mmHg
環境溫度： 20℃
^濕度： 80%
動力電源： 380V，3相，50HZ
二、工作原理及系統描述
1、工作原理：
本機組為開式循環，并流式，離心式霧化，微負壓操作。干燥介質空氣經過初、中效空氣過濾器預過濾后根據操作指令由鼓風機吸取再經亞高效空氣過濾器過濾凈化達到十萬級后由蒸汽加熱器和電加熱器加熱成熱風，然后通過熱風分配器進入干燥主塔。液體物料根據操作指令經過螺桿泵，進入高速旋轉的離心噴頭，在離心力作用下被分散成小霧滴。在干燥主塔內，小霧滴與熱風在充分接觸，沿其特定路徑進行熱交換后被干燥成為產品，然后通過旋風分離器實現分離，固體物料被收集，氣體介質再經過過濾后被排出。
本機組的收料系統采用了獨特的技術先進的冷凍除濕冷風冷卻收料裝置，既保證物料瞬間離開高溫區域避免物料軟化而得到冷卻，又可避免了物料在濕度較高的環境下吸濕等現象。
2、系統描述：

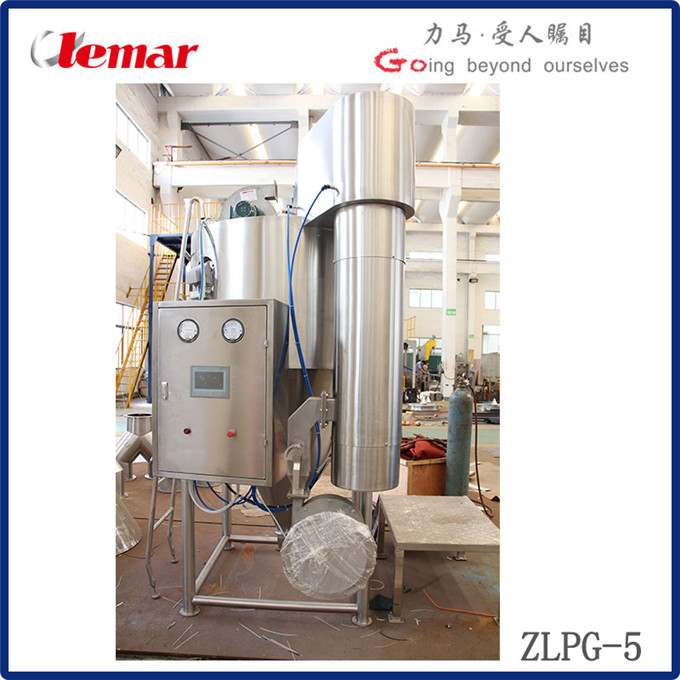

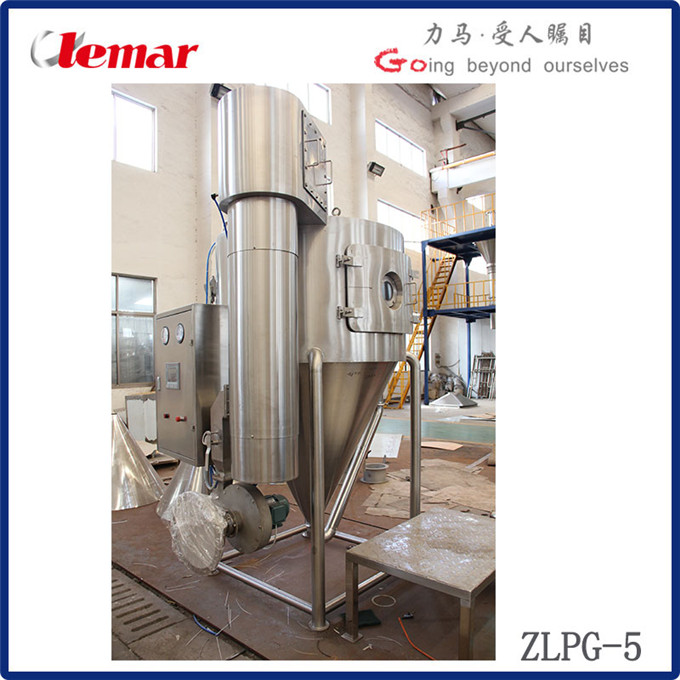

初選型：ZLPG-100型（ф3600）多糖類浸膏噴霧干燥機組
加熱系統：蒸汽散熱器自動恒溫調節加熱+電加熱補償
產品收集系統：兩級旋風分離+水膜除塵
循環系統：送、引風機開式循環
空氣過濾系統：初、中效+亞高效空氣過濾器
供料系統：螺桿泵變頻調速自動供料
下料系統：冷風（除濕）冷卻收料，料桶接料
冷壁系統: 冷風夾套冷卻干燥塔直筒下部及錐壁
控制系統：普通按鈕式
三、工藝流程簡圖
四、設備技術參數表
